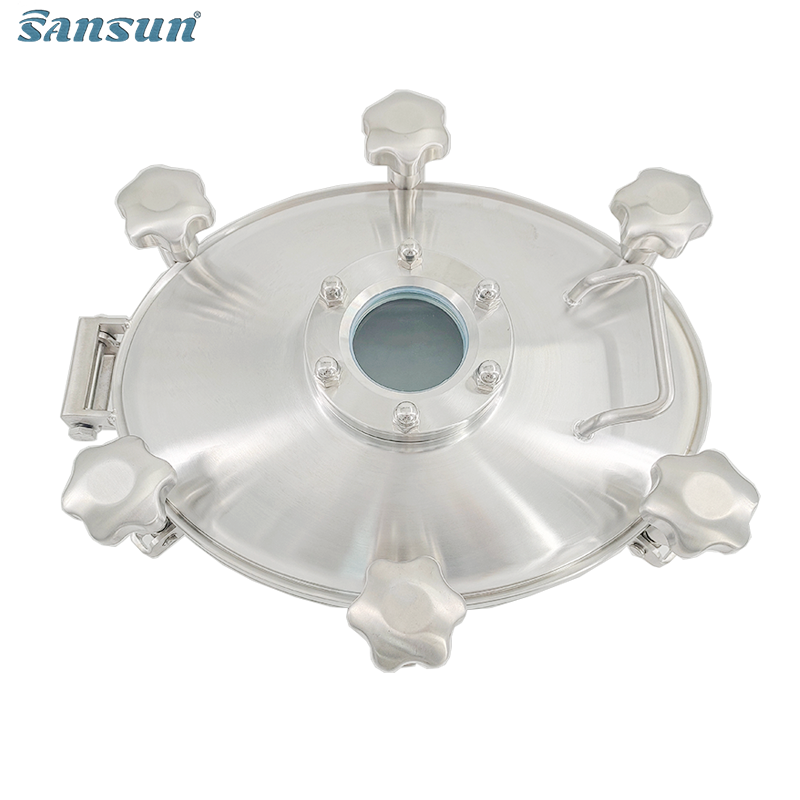

Эллиптическая овальная крышка люка со смотровым стеклом

Принципы работы

Люк — идеальный способ проверить или очистить резервуар внутри, его также можно использовать в качестве подающего порта.

Существуют круглые, прямоугольные, эллиптические и напорные типы и др.

При необходимости ремонта резервуара сначала открутите маховик (используйте для фиксации крышки люка и подачи усилия на осевое уплотнение),

затем откройте крышку люка за ручку, которая закреплена в крышке люка (крышка люка соединена шарниром

и рама,Чтобы обеспечить точное закрытие при закрытии крышки люка, а шарнир может позволить открыть крышку люка  стоп

угол наклона более 30 градусов в вертикальном положении),таким образом, военнослужащий может проверить резервуар для хранения, когда крышка люка закрыта,

Уплотнение крышки люка и резервуара может обеспечить полную герметизацию, поэтому мы можем избежать утечки из резервуара.

Люк в основном используется для сосудов под давлением в пищевой, химической, химической промышленности и т. д.

Технические характеристики

Диапазон температур: 14 ~ 248 ℉ (-10  ~ 120℃), Кремний

Диапазон давления 0, лмпа-0,3 мпал, другие давления могут быть

Обработка поверхности; Зеркальная полировка поверхности (Ra≦0,8 мкм] матовое пескоструйное травление

Материалы

Материал: AISI304(1.4301)/316L(1.4404)

Прокладка: EPDM, NBR, Sillicon, FPM в соответствии с FDA177.1600.

Стандартный дизайн

Крышка люка, открывающаяся наружу

Пластиковый маховик или маховик из нержавеющей стали.

Смотровое стекло с фланцем

Смотровое стекло типа Union

Доступны размеры от 250*400 мм до 300*400 мм.

Стандартная высота: 90 мм или определенная высота по требованию.

Стандартная толщина: 4 мм

Самоуплотняющееся двойное манжетное уплотнение для предотвращения разбрызгивания жидкости.
