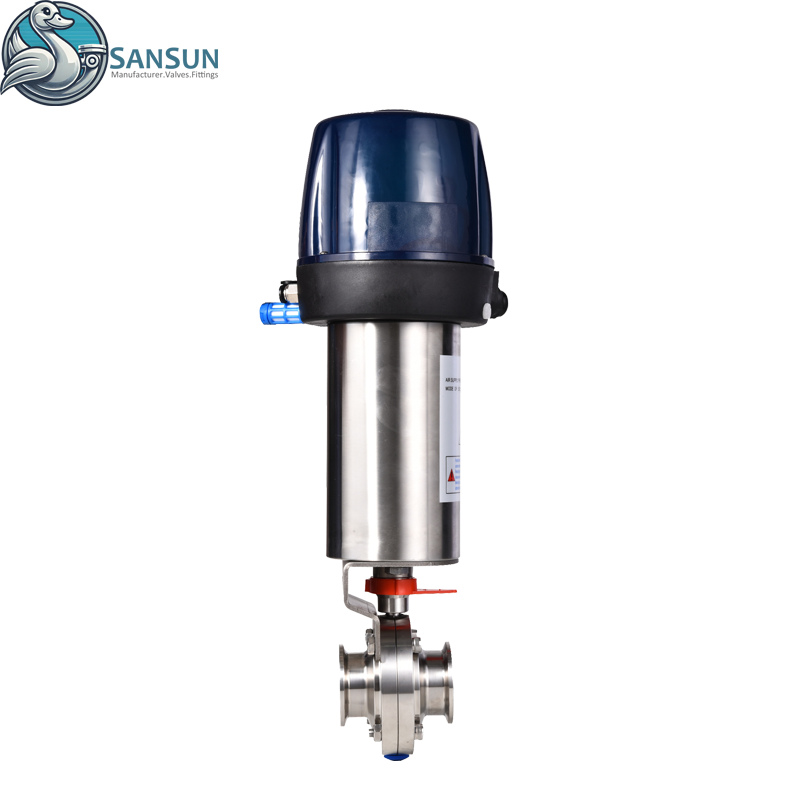

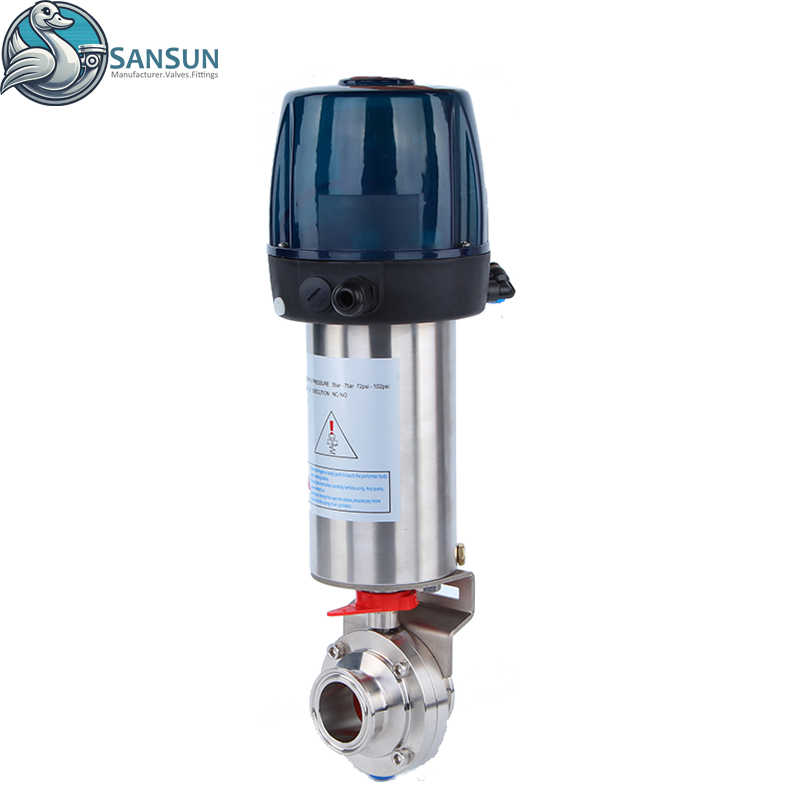

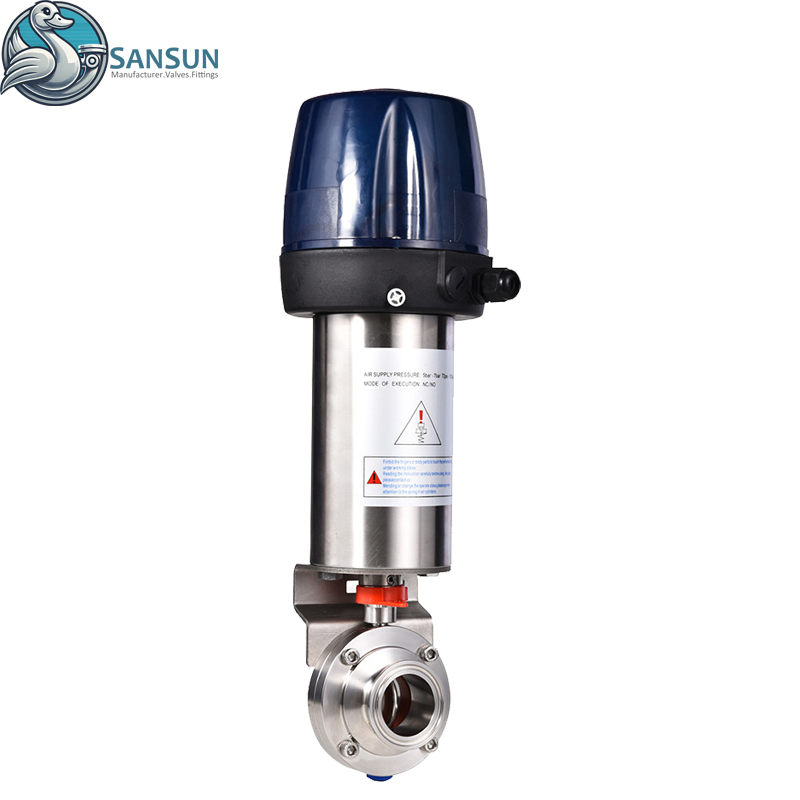

КЛАПАН-ДАБОЧКА С ПНЕВМАТИЧЕСКИМ ЗАЖИМОМ DIN С ПЛАСТИКОВОЙ С-ВЕРШЕНЬЮ

Принципы работы

Дроссельная заслонка с пневматическим зажимом может автоматически управляться приводом.

Ручка блокирует клапан в «открытом» или «закрытом» положении, конечно же, доступно и другое положение.

Привод толкает поршень осевого перемещения на 90 градусов, чтобы управлять дроссельной заслонкой.

Поворотные затворы используются в пивоварении, производстве напитков, молочных продуктов, фруктовых соков, фармацевтике, биоинженерии и других областях.

Технические характеристики

Макс.давление: 10 бар (Ду-25/100);8 бар (Ду-125/150)

Мин.давление: 0,2 бар абс.

Рабочая температура: от -10 ℃ до + 120 ℃ (EPDM)

Материалы

Пластина-бабочка: AISI316L/304 (кованая)

Корпус клапана: AISI316L/304 (кованый)

Чистовая обработка поверхности: Ra=0,8

Стандартный дизайн

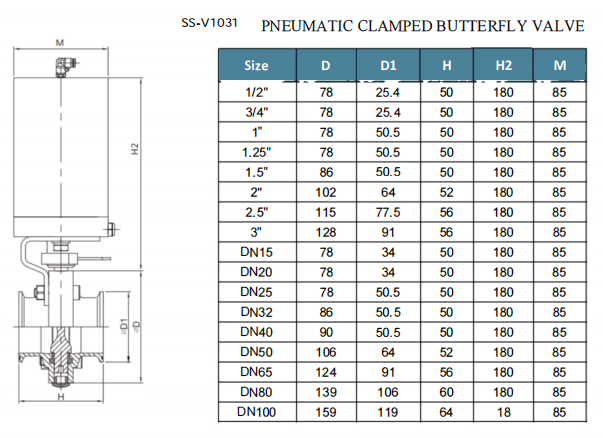

Доступны размеры от DN15/1/2” до DN100/3”.

Доступный стандарт: DIN, SMS, ISO, IDF, RJT, IDF, 3A.

Соединение: сварное, зажимное, резьбовое, одношовное, однорезное, фланцевое.

Привод: пневматический привод из нержавеющей стали, пневматический привод из алюминия, электрический привод.

Управление: датчик положения, контроллер C-TOP, контроллер C-TOP(AS-I)

Кривая поворотных заслонок

Различные пути привода пневматического дроссельного клапана

Разобранный вид  Интеллектуальный пневматический дроссельный клапан

Инспекция

Все виды нестандартной продукции изготавливаются по индивидуальному заказу в соответствии с требованиями клиентов.

Продукты можно проследить до производства и времени каждого процесса, чтобы гарантировать качество продукции.

Пакет
